Tester prise de terre : méthodes fiables et mesures

Vous avez déjà eu ce moment où “ça devrait être bon”… jusqu’au déclenchement d’un différentiel, à une odeur de chauffe, ou à un équipement sensible qui se comporte bizarrement ? Dans ces cas-là, tester prise de terre devient un diagnostic logique : vous vérifiez si la mise à la terre évacue bien les défauts et si les connexions n’ont pas pris un coup.

On va procéder proprement, étape par étape. Deux niveaux de contrôle : le contrôle préliminaire (visuel + continuité), puis la mesure de résistance avec la méthode la plus fiable. (Spoiler : la météo peut vous surprendre.)

Étape 1 : Préparer la sécurité et couper la bonne partie du circuit

Avant de mesurer, sécurisez vraiment la manipulation. Une mesure de terre ne se fait pas “au feeling”, surtout près du tableau et des conducteurs de protection.

1. Coupez l’alimentation des circuits concernés au tableau électrique. Si vous n’êtes pas sûr, coupez l’ensemble de l’installation ou, au minimum, les circuits liés aux masses et à la liaison à la terre.
2. Vérifiez l’absence de tension avec un appareil adapté (testeur de tension ou multimètre en mode mesure de tension). Ne vous contentez pas de “c’est coupé”.
3. Protégez-vous : gants isolants, chaussures fermées, lunettes si vous manipulez des piquets.
4. Préparez l’accès : sortie de câble vers la barrette de terre, accès au piquet (ou au réseau de terre), espace pour planter des piquets auxiliaires.

Astuce piège à éviter : ne mesurez pas la résistance de terre d’un circuit “sous charge”. Vous fausseriez la mesure et vous vous exposez à un risque inutile.

Étape 2 : Contrôler visuellement et en continuité (sans “prendre de risques”)

Avant de chercher une valeur chiffrée, regardez d’abord la mécanique. Une terre “bonne sur le papier” peut être dégradée à cause d’une connexion oxydée, d’une cosse mal serrée, ou d’une liaison interrompue.

1. Localisez les points : barrette(s) de terre, liaisons équipotentielles, connexions sur le piquet ou sur le réseau enterré.
2. Contrôle visuel : corrosion, vert-de-gris, traces de chauffe, desserrage, isolation abîmée, câbles trop “cuits”.
3. Contrôle en continuité au multimètre (mode “bip” ou ohmmètre) :
   • débranchez si nécessaire pour éviter des chemins parasites (selon votre installation) ;
   • mesurez entre la barrette de terre et un point de masse accessible (ex : carcasse métallique d’un appareil débranché).
4. Comparez : si la continuité est mauvaise, la “résistance de terre” finale ne dira pas tout. Le problème est peut-être dans la liaison.

Mini-aparté : souvent, une cosse mal sertie explique à elle seule des déclenchements intempestifs. Et franchement, corriger ça avant de sortir le testeur, c’est du temps gagné.

Étape 3 : Choisir la méthode pour mesurer la résistance de terre

Pour tester prise de terre, la question n’est pas seulement “avec quoi je mesure”. C’est surtout “quelle méthode reflète vraiment l’état du sol et du piquet ?”.

Option A — Méthode la plus fiable : testeur de terre (3 ou 4 piquets)

Vous utilisez un testeur de terre (ohmmètre de terre) qui injecte un courant de test et mesure la réponse. La méthode à 3 piquets est courante, la 4 piquets améliore la stabilité et la précision dans certains contextes.

Avantages : mesure représentative, reproductible, interprétation plus sûre.

Option B — Contrôles “pré-diagnostic” : multimètre / lampe témoin

Un multimètre aide surtout à vérifier la continuité. Il ne garantit pas la résistance de terre au sens normatif. Une lampe témoin peut donner un indice (présence de chemin), mais pas une valeur exploitable pour la sécurité.

Si vous cherchez un guide complet sur la logique des mesures et la préparation des connexions, relisez nos conseils sur la sortie de câble : guide d’achat et meilleures options (utile pour éviter les points de faiblesse mécaniques).

Repères chiffrés (pour orienter votre décision)

Les valeurs “cibles” dépendent du type d’installation et des dispositifs de protection. Dans la pratique, beaucoup de contrôles visent une résistance suffisamment faible pour garantir le fonctionnement des protections en cas de défaut. Pour des exigences précises, appuyez-vous sur les référentiels applicables et les recommandations du contrôle.

Pour situer le cadre général, consultez les textes officiels sur Légifrance et les documents techniques du secteur électricité.

Astuce piège à éviter : ne confondez pas “continuité” et “résistance de terre”. Une continuité correcte ne veut pas dire, à elle seule, que la terre est efficace si le piquet est encrassé, trop court, ou si le sol est défavorable.

Étape 4 : Réaliser la mesure avec piquets (méthode fiable)

Maintenant, vous passez à l’action. L’objectif : tester prise de terre avec une mesure qui tient la route, en limitant l’influence du sol et les erreurs liées au placement.

Matériel

• Testeur de terre (3 ou 4 piquets) ;
• Piquer métallique (piquets auxiliaires) ;
• Câbles de mesure fournis avec l’appareil ;
• Marteau, ruban métrique, repères au sol.

Préparation du terrain

• Choisissez un moment où le sol n’est pas gelé et où il n’est pas détrempé.
• Si le sol est très sec, prévoyez de re-mesurer après une période plus humide (ou un arrosage contrôlé si c’est autorisé et cohérent avec votre contexte).

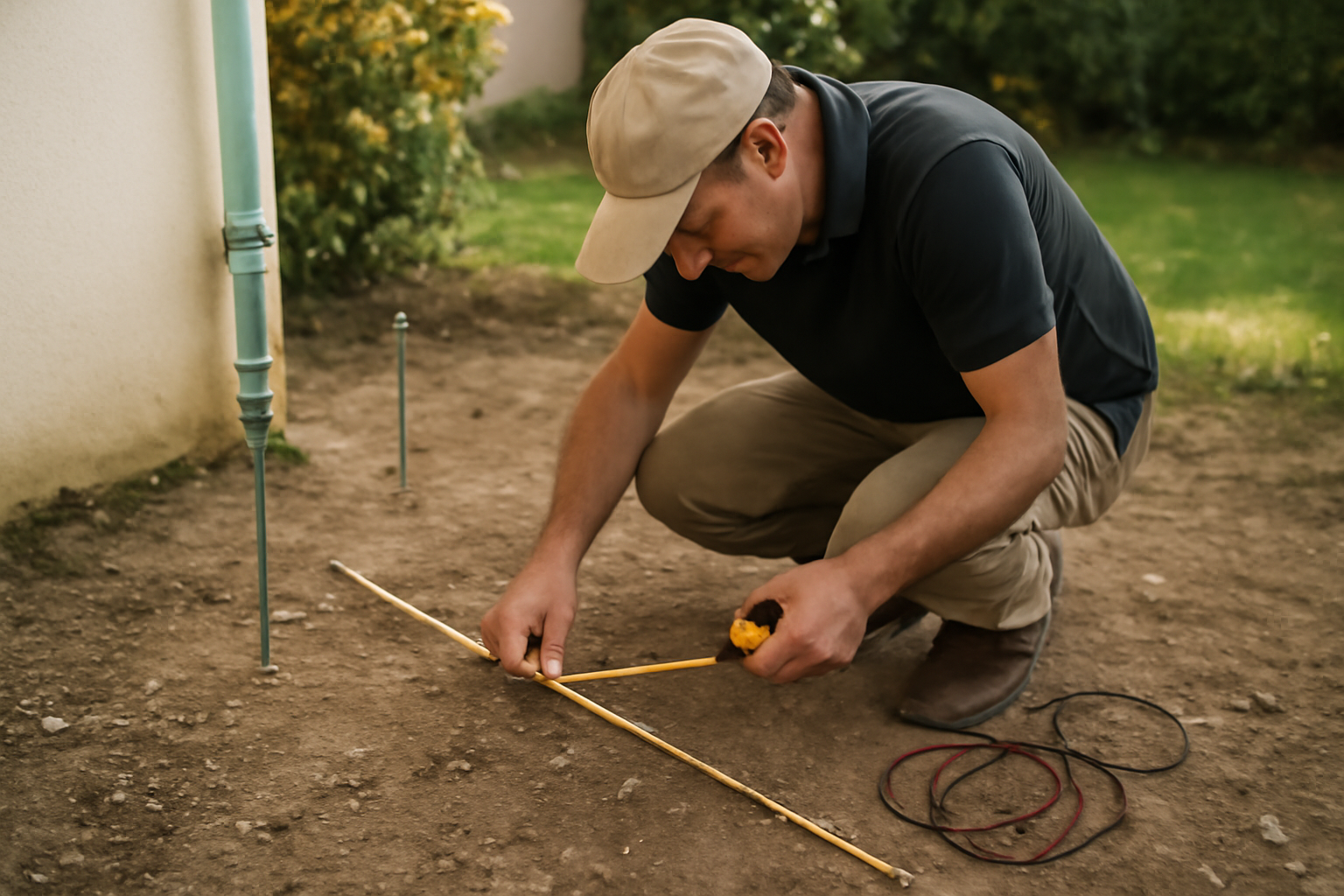

Placement des piquets (principe)

1. Repérez le piquet de terre existant (celui que vous voulez tester).
2. Plantez le piquet auxiliaire de courant à une distance adaptée (selon la procédure de votre appareil). Respectez scrupuleusement les distances indiquées dans la notice.
3. Plantez le piquet de mesure de potentiel (si méthode 3 piquets) à une distance cohérente par rapport au piquet de terre et au piquet de courant.
4. Alignez autant que possible sur une même ligne (ça réduit certaines erreurs de champ).

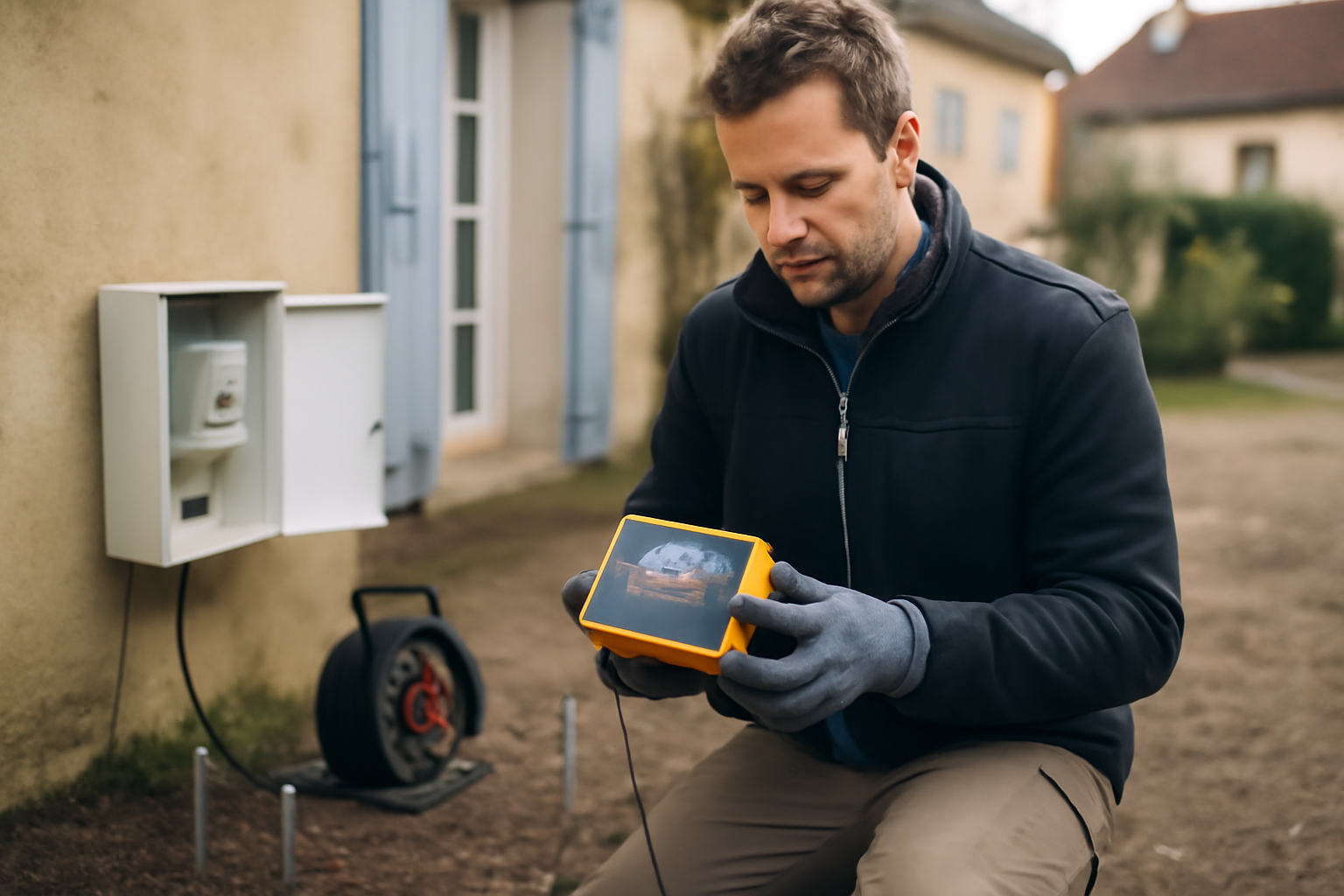

Mesure

1. Connectez les pinces/câbles aux bornes du testeur (courant, potentiel, terre).
2. Lancez la mesure : l’appareil affiche la résistance de terre (souvent en ohms).
3. Répétez au moins 2 à 3 fois en ajustant légèrement la zone de piquet potentiel (sans changer radicalement les distances). Une mesure stable est un bon signe.

Astuce piège à éviter : ne plantez pas les piquets dans un sol “bizarre” (gravats, dallage, terre très compacte). Si possible, choisissez une zone représentative du sol autour du piquet.

Étape 5 : Interpréter la valeur et repérer les causes possibles

Une valeur affichée ne sert que si vous la reliez au contexte de votre installation. Après tester prise de terre, vous devez répondre à deux questions : “est-ce suffisant ?” et “d’où ça peut venir ?”.

Si la résistance est élevée

• Sol défavorable : terre très sèche, roche proche, remblais.
• Piquet trop court ou enfoncé dans une zone qui conduit mal.
• Corrosion ou connexion dégradée entre conducteur et piquet.
• Jonction oxydée au niveau de la barrette de terre.

Si la résistance “bouge”

Une mesure instable peut venir de la qualité du contact des piquets auxiliaires, d’un sol hétérogène, ou d’une influence d’éléments proches (canalisations enterrées, structures métalliques, réseaux voisins).

Si la valeur semble correcte mais que les symptômes persistent

Dans ce cas, la terre peut être OK, mais le problème se situe ailleurs : différentiel mal dimensionné, défaut intermittent, liaison équipotentielle incomplète, ou masse d’appareil pas correctement reliée.

Pour remettre de l’ordre dans les notions de mise à la terre et de résistance, vous pouvez aussi consulter les bases sur la mise à la terre (Wikipedia) avant d’ouvrir votre tableau. (Et oui, ça évite de partir dans le mauvais sens.)

Astuce piège à éviter : ne “réparez” pas au hasard. Améliorer la terre sans corriger la liaison (barrette, conducteur, cosse) peut laisser une efficacité insuffisante.

Étape 6 : Corriger et re-tester (piquet, jonctions, liaison équipotentielle)

Une fois le diagnostic posé, passez à la correction. Le but : obtenir une terre stable et durable, pas seulement une valeur “au moment de la mesure”.

Corrections fréquentes

• Nettoyer et refaire les connexions : barrette, cosses, serrage. Utilisez des connecteurs adaptés et un serrage conforme.
• Ajouter un piquet ou compléter l’existant : piquet supplémentaire, liaison entre piquets, profondeur cohérente.
• Améliorer le contact avec le sol : si votre contexte s’y prête, améliorez la zone de contact (sans créer de corrosion future).
• Vérifier la liaison équipotentielle : liaisons principales et supplémentaires vers les masses.

Re-tester

1. Après correction, attendez la stabilisation (si vous avez modifié un piquet, le sol se met en place).
2. Refaites une mesure dans les mêmes conditions que la première (même période, même logique de placement autant que possible).
3. Notez vos résultats : date, conditions (sol humide/sec), méthode (3 ou 4 piquets), valeur(s) observée(s).

Mini-aparté : si vous travaillez aussi sur des coffrets ou des équipements extérieurs, gardez la cohérence globale : une protection mécanique et une étanchéité correctes évitent la dégradation des connexions dans le temps. (C’est le même esprit que dans notre article sur le coffret étanche électrique IP65 : la qualité d’environnement prolonge la qualité de l’installation.)

Résultat et prochaines étapes

À la fin, vous avez deux éléments : une mesure de résistance et une explication probable (connexion, piquet, sol, liaison équipotentielle). Si la valeur est satisfaisante et stable, vous pouvez avancer avec confiance. Sinon, vous corrigez, puis vous recommencez la mesure.

Pour aller plus loin côté cadre réglementaire et bonnes pratiques, vous pouvez consulter Service-Public sur la sécurité électrique et les obligations (utile pour situer vos démarches) et, pour les notions de contrôle, l’offre documentaire AFNOR quand vous cherchez des référentiels techniques précis.

Dernier point : tester prise de terre n’est pas un geste “une fois pour toutes”. La terre évolue avec le temps (corrosion, travaux autour, changements du sol). Une vérification périodique, surtout après des travaux ou des modifications d’équipements, évite les mauvaises surprises.
